工程页面总览
工程页面整体布局分为组件选择、图层、看板、组件(看板)设置四大部分
HMI 使用流程
初次打开 HMI 时，HMI 处于未登录状态，仅支持登录以及运行操作，需要点击工程页面右上角人物图标进行登录
若初次使用 HMI，登录后可一键导入模板，减少操作
初次创建工程，会进行创建密码并登录操作，后续密码需在全局设置中修改 登录密码存储在 aivh 文件中，导入 aivh 后，会自动退出登录
头部快捷键介绍
1.左侧快捷键
从左至右分别为: 图表组件控制(控制选择图标组件区域是否展示)、图层控制(控制图层区域是否展示)、详情设置控制(控制设置区域是否展示)、前进、后退、导入(打开 HMI 文件)、导出
2.右侧快捷键
导入模板:导入 HMI 模板
保存：一键保存当前 HMI 文件
运行：打开运行页面，运行 HMI 文件
人物图标:主题颜色、系统设置等组成的下拉菜单，此下拉菜单包括当前登录信息(已登录、未登录)、当前授权信息(未授权、已授权、试用倒计时)、设置主题颜色、设置系统主题、设置全局系统设置、关于 AI-Vision-HMI 以及登录、退出登录
未授权时禁止运行 HMI，运行 HMI 时，若试用结束后，会弹出提示试用结束
组件选择区域
组件分为图表组件、信息组件、装饰组件、图片组件、套件组件、设备组件、统计组件、通用组件八大部分，组件选择区域内组件可以添加到看板当中，进行展示
1.展示组件
展示组件选择区域组件支持三种方式
a. 组件直接拖拽放入看板区域
b. 双击组件
c.点击搜索组件，单击符合条件组件
双击以及单击方式添加组件，组件默认添加到看板区域右上角
2.组件列数
列数支持单列以及双列，通过搜索框右侧按钮切换
a.双列
b.单列
3.显示分类
组件类型只有一种时，默认隐藏分类，可以在系统设置页面显示分类(系统设置页面通过设置按钮打开，设置按钮在工程页面右上角)
图层区域
图层区域主要作用为控制看板内组件，分为分组组件以及单组件，单击组件,右侧组件设置部分会出现相应组件设置
图层区域组件显示顺序与看板中组件层级息息相关，组件在图层中的顺序越靠前则在看板中层级越高
1.展示方式
图层区域支持文本列表以及缩略图展示，通过图层区域顶部按钮切换
2.分组
a.创建分组
图层内创建分组方式为选中多个组件，右键->创建分组 或 CTRL+G 快捷键创建分组
b.解除分组
分组文件夹右键->解除分组 或 选中分组后 CTRL+SHIFT+G 快捷键解除分组
看板中组件也可选中以及右键，多选快捷键为 CTRL+鼠标左键
3.右键功能
组件/分组文件夹右键会显示相应右键功能
复制、剪切、粘贴相应快捷键分别为 CTRL+C 、CTRL+X 、CTRL+V
置顶、置底、上移、下移会改变组件在图层中位置
隐藏控制的是组件在看板中的显示与隐藏
锁定控制的是组件状态，组件锁定后看板内组件会处于不可选中状态，只能点击图层中组件来修改相应设置
隐藏与锁定除右键触发外，也可单击鼠标悬浮在图层组件中显现的按钮触发
图层内组件层级从上至下依次递减，分组内组件层级相同
看板区域
看板区域分为看板以及底部按钮
1.看板
看板为所有组件显示区域，单击组件或者看板右侧组件(看板)设置会显示相应设置，看板中只支持操作组件大小以及位置
操作组件位置: 鼠标左键按住组件移动 或 选中组件后 CTRL+ ⬆/⬇/⬅/➡
快捷键操作组件位置 移动距离在系统设置页面中设置
操作组件大小：选中组件后拉伸组件即可
看板缩放：CTRL+鼠标滚轮
看板位置：拖动看板区域右侧以及底部滚动条
2.底部按钮
底部按钮从左到右依次为当前 aivh 文件路径、历史记录、历史记录提示、快捷键提示、看板缩放选项、锁定/不锁定看板缩放比、滑动选择看板缩放比列
历史记录会记录用户操作，最多记录 100 条
看板缩放选项可以控制看板缩放比列，提供了五个选项供用户选择，分别为自适应、50%、100%、150%、200%，其中选择自适应后看板会还原默认缩放比并自动居中
锁定看板比后会保持当前缩放比，CTRL+鼠标滚轮将不会改变看板缩放比，看板缩放选项以及滑动选择看板缩放比列功能都会禁用
3.多看板模式
HMI 支持多看板模式，最多支持十个看板，点击看板上方加号按钮可增加一个空白看板，点击看板右侧加号图标 可克隆此看板，点击看板右侧 X 号图标可删除此看板
组件(看板)设置区域
1.看板设置
右侧设置区域默认显示看板设置，点击看板也会显示看板设置，看板设置分为页面配置和主题颜色两大部分

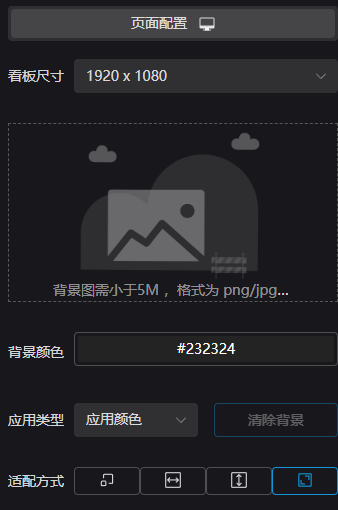

a.页面配置
看板背景图点击选择图片以及拖入图片(部分组件也可拖拽)选择
适配方式为看板在预览页展示方式，可以自行选择
b.主题颜色
主题颜色为图表区域数据展示颜色，除了系统自带主题颜色，用户可点击自定义颜色，进入颜色配置页面，增加主题配色
2.组件配置
组件配置分为定制、数据、事件三大模块
a.定制模块
定制模块主要是组件的一些显示设置
中间标出部分六个按钮作用为控制组件在看板中位置，从左至右依次为 靠左显示、y 方向居中显示、靠右显示、靠上显示、x 轴居中显示、靠下显示
此处只介绍了公共设置，组件部分单独介绍请查阅常用组件
b.数据模块
组件绑定 studio 参数后此模块配置无效
数据模块控制的是当前组件数据来源，分为动态请求与静态请求
静态请求
静态请求可以直接导入 json/txt 文件，也可下载当前组件数据，下载文件格式为 json
动态请求
动态请求主要分为请求配置、数据过滤部分
请求配置
请求配置主要是对请求的一些配置，包含全局公共配置、组件单独配置
组件请求路径规则：全局公共配置请求路径+组件单独请求路径
更新间隔优先级：组件单独更新间隔>全局公共配置更新间隔
请求支持 GET、POST、PUT、PATCH、DELETE、SQL 等多种请求方式，用户可自行选择以及配置参数
数据过滤
数据过滤部分主要是对请求返回的数据进行过滤，以返回当前组件需要的数据格式
此操作需要符合 Javascript 规范
c.事件模块
事件模块支持用户为当前组件添加自定义事件，分为基础事件配置以及高级事件配置
事件配置需要符合 Javascript 规范
