2D斑点
算子功能
在输入图片的Roi中查找线段
参数介绍
输入参数
| 参数 | 范围 | 默认值 | 说明 | 图示 |
|---|---|---|---|---|
| 输入图像 | 0-8 | 0 | 图像输入的IM编号 | |
计算参数
| 参数 | 范围 | 默认值 | 说明 | 图示 |
|---|---|---|---|---|
| 使用区域参数 | true/false | false | 启用则以区域作为输入，不启用则以输入图像作为输入 | |
| 区域 | 2D窗口 | 2D窗口 | 设置搜索区域的范围 |  |
| 最小斑点面积 | 0-10000000 | 1000.000 | 查找最小的斑点面积 | |
| 最大斑点面积 | 0-10000000 | 10000.000 | 查找最大的斑点面积 | |
| 查找数量 | 1-50 | 10 | 查找的斑点的数量 | |

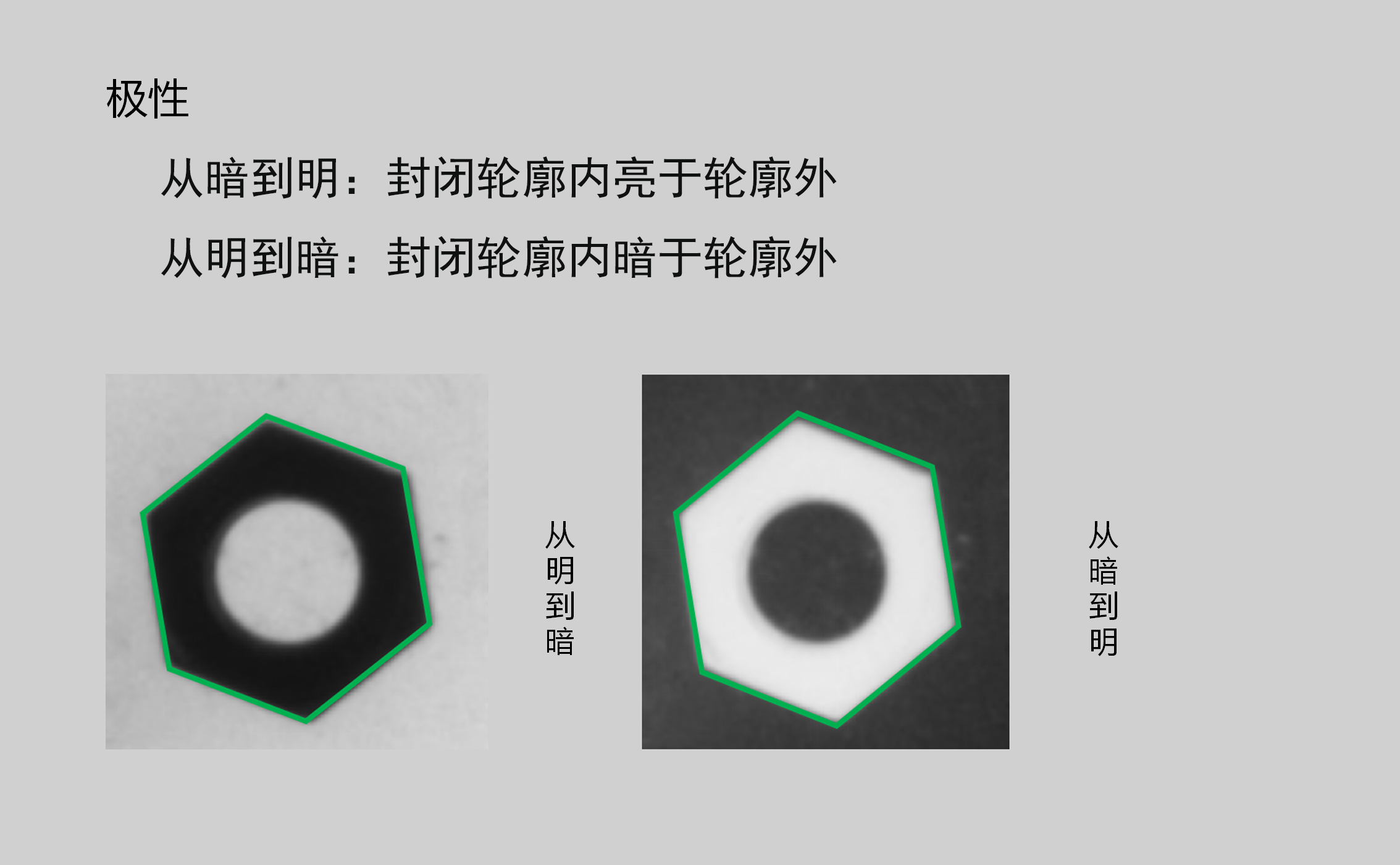

| 极性 | 亮于背景/暗于背景/双向 | 双向 | 亮于背景: 查找高亮度的斑点 暗于背景: 查找低亮度的斑点 双向: 查找高亮度和低亮度的斑点 |  |
| 二值化阈值 | 1-255 | 90.000 | 二值化图片的阈值 |  |

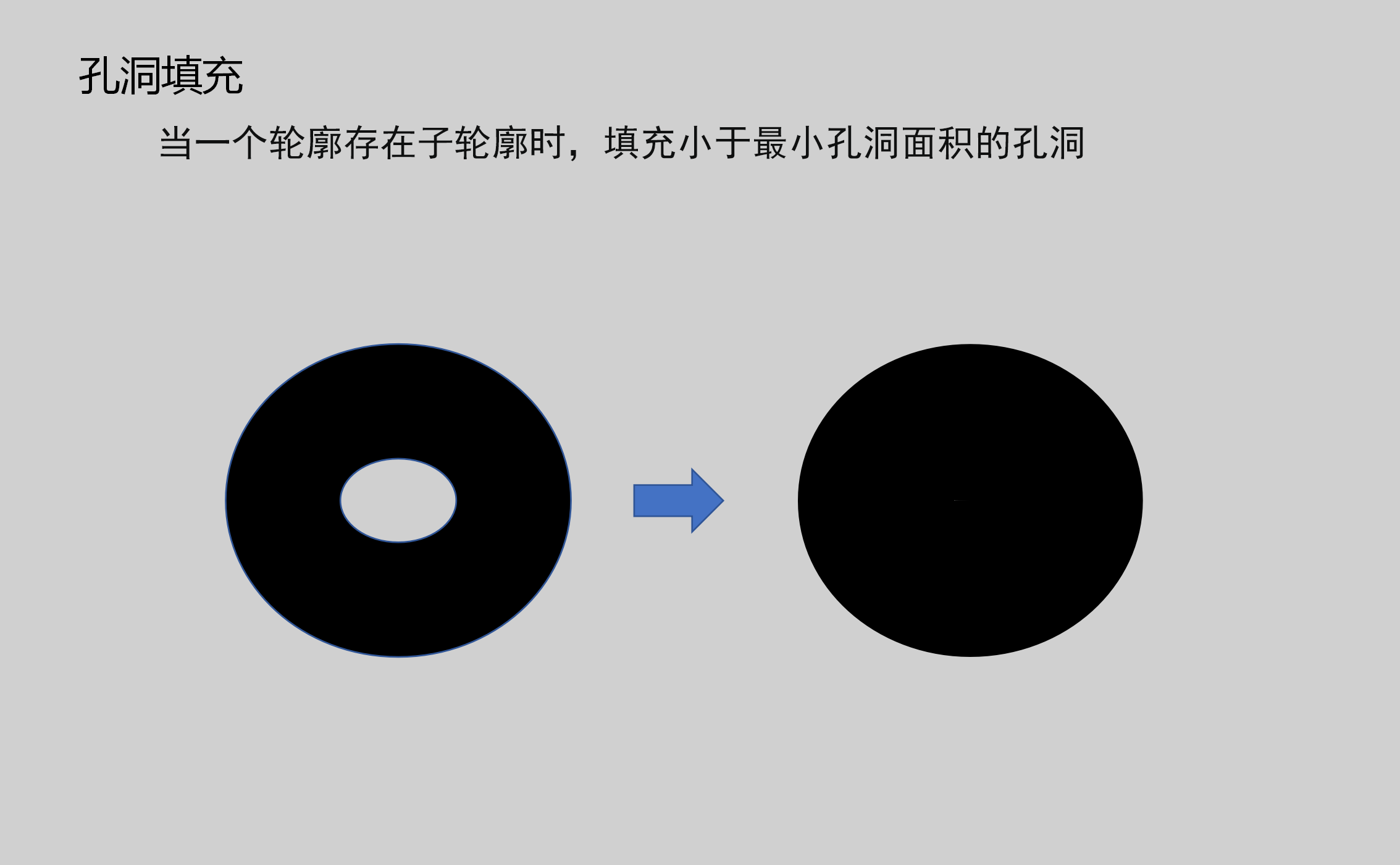

| 填充孔洞 | true/false | false | 最小孔面积：填充小于该值的孔洞 |  |
| 外接矩形框类型 | 正矩形 | 正矩形 | 正矩形: 选择外接矩形为正外接矩形 | |
| 面积排序 | 降序/升序 | 降序 | 降序: 将斑点面积按降序排序 升序: 将斑点面积按升序排序 |
结果显示
| 参数 | 范围 | 默认值 | 说明 | 图示 |
|---|---|---|---|---|
| 序号 | true/false | false | 若启用，则将编号及信息显示在IM图像 | |
| 窗口 | true/false | false | 若启用，则将找到的斑点区域外接矩形显示在IM图像 |
输出参数
| 名称 | 类型 | 范围 | 说明 |
|---|---|---|---|
| Result | bool | true/false | true为成功 false为失败 |
| Warning | bool | true/false | true表示有警告 false表示没有 |
| Message | string | 输出成功或错误或警告信息,如果没有错误或警告为空 | |
| Time | float | 算子执行时间，单位: ms | |
| area_array | float[] | 找到的斑点的面积 | |
| window_array | group | 找到的斑点的外接矩形信息 |
异常排查
| 序号 | 异常信息 | 对应参数 | 解决方法 |
|---|---|---|---|
| 1 | 输入的值是{0}，无效的区域类型 | 区域类型 | 只支持window2d |
| 2 | 没有合适的拐点 | 1.检查面积范围区间 2.检查极性 | |
| 3 | 输入的图像为空 | 检查输入的图像是否为空 |
示例介绍
工程设计
选择
加载图片工具，加载需要处理的2d图片。选择
2D斑点工具
工具使用
选择需要进行操作的输入图像，图像序号要与工程中图像所在IM序号一致
将窗口移动到待测位置，包围住待测图像
使用技巧
1. 通过图像窗口上的ROI控制器来拖动或缩放窗口；
2. 直接在计算参数中修改窗口的起点或终点坐标来调整窗口位置和大小；
设置参数
在结果显示栏中勾选想要显示的内容
点击
测试，查看图像窗口和参数是否符合预期没有问题后点击
保存，在运行列表中运行该算子，即可在对应的IM查看运行结果
