3D平面拟合

算子功能

根据输入的区域参数,拟合出平面,可以输出平面参数,若勾选变换点云选项,可以根据平面参数将输入的点云区域调整至xoy平面

参数介绍

输入参数

参数范围默认值说明图示
输入图像0-80图像输入的IM编号

计算参数

参数范围默认值说明图像
估计平面true/falsetrue若启用,则根据输入的区域进行平面拟合,并将相应的平面参数输出到寄存器中估计平面
变换点云true/falsetrue若启用,则将输入的点云图像调整至xoy平面,即零平面变换点云
区域设置需要进行平面估计和点云变换的区域范围
输出图像0-80图像输出的IM编号

结果显示

参数范围默认值说明图示
平面true/falsefalse使用输入区域拟合的平面,若启用,则在图像中显示

输出参数

名称类型范围说明
Resultbooltrue/falsetrue为成功
false为失败
Warningbooltrue/falsetrue表示有警告
false表示没有
Messagestring输出成功或错误或警告信息,如果没有错误或警告为空
Timefloat算子执行时间,单位: ms
planeplane平面参数

异常排查

序号异常信息对应参数解决方法
1未指定算法功能!请至少选择一项功能选择估计平面、变换点云中的至少一个功能
2输入的值是{0},无效的区域类型区域类型只支持window2d、box、pointset
3区域为空1. 检查输入点云是否为空
2. 检查ROI区域是否框选到点云
3. 检查绑定的pointset是否为空
4算子执行失败检查输入是否为空

示例介绍

工程设计

  1. 选择加载3D点云工具,加载需要处理的3d点云图到IM0。

  2. 选择3D区域运算工具,获取拟合平面需要的区域。

  3. 选择3D平面拟合工具,分别测量点到点、点到线的轮廓段差。

工具使用

  1. 选择需要进行操作的输入图像,图像序号要与工程中图像所在IM序号一致

  2. 设置区域:

绑定上一步3D区域运算工具获取的区域。

  1. 设置参数

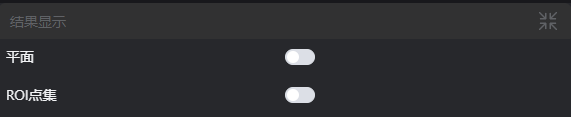

  2. 在结果显示栏中勾选想要显示的内容

  3. 点击测试,查看图像窗口和参数是否符合预期

  4. 没有问题后点击保存,在运行列表中运行该算子,即可在对应的IM查看运行结果

本地图片
