2D胶路检测

算子功能

根据图片中给出的点集，判断胶路是否合格

参数介绍

输入参数

参数	范围	默认值	说明	图示
输入图像	0-8	0	图像输入的IM编号

计算参数

参数	范围	默认值	说明	图示
轨迹选项	-	-	轨迹计算相关参数设置
平滑系数	0.0-1.0	0.0	拟合轨迹时的平滑程度
点集 X坐标	任意浮点数	0.0	点的横坐标值
点集 Y坐标	任意浮点数	0.0	点的纵坐标值
ROI宽度	1-999	2	ROI的宽度
ROI长度	1-999	20	ROI的长度
中心间隔	0-999	2	ROI中心之间的间隔
检测长度	1-999	10	用于计算的长度区间
灰度阈值	0-255	30	检测边缘强度的灰度阈值
点1模式	由黑到白 / 由白到黑	由黑到白	点1的灰度变化方向
点1选项	第一个 / 最后一个 / 最佳	最后一个	点1的选择方式
点2模式	由黑到白 / 由白到黑	由黑到白	点2的灰度变化方向
点2选项	第一个 / 最后一个 / 最佳	最后一个	点2的选择方式
边距检测	启用/不启用	false	是否进行左右边距的辅助检测
灰度阈值 (边距)	0-255	30	边距检测的灰度阈值
点3模式	由黑到白 / 由白到黑	由黑到白	点3的灰度变化方向
点3选项	第一个 / 最后一个 / 最佳	最后一个	点3的选择方式
点4模式	由黑到白 / 由白到黑	由黑到白	点4的灰度变化方向
点4选项	第一个 / 最后一个 / 最佳	最后一个	点4的选择方式
宽度结果判断	启用/不启用	false	是否启用宽度合规性判断
宽度最小值	0.001-1000.0	5.0	宽度下限
宽度最大值	0.001-1000.0	5.0	宽度上限
左边距结果判断	启用/不启用	false	是否启用左边距合规性判断
左边距最小值	0.001-1000.0	5.0	左边距宽度下限
左边距最大值	0.001-1000.0	5.0	左边距宽度上限
右边距结果判断	启用/不启用	false	是否启用右边距合规性判断
右边距最小值	0.001-1000.0	5.0	右边距宽度下限
右边距最大值	0.001-1000.0	5.0	右边距宽度上限

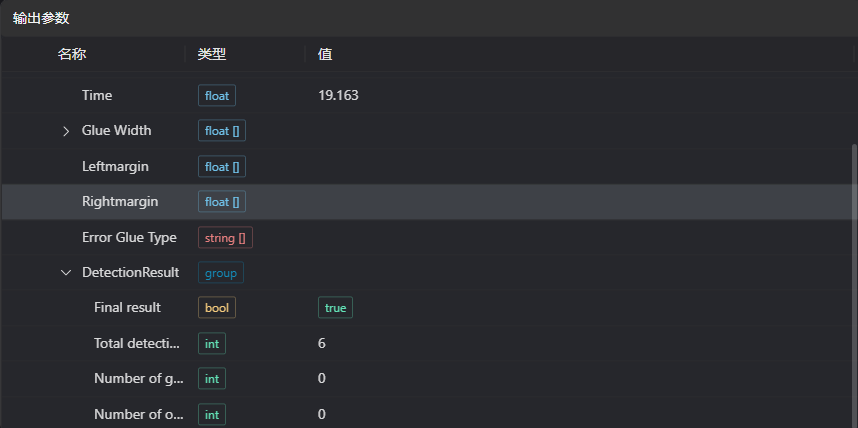

输出参数

名称	类型	范围	说明
Result	bool	true/false	true为成功 false为失败
Warning	bool	true/false	true表示有警告 false表示没有
Message	string		输出成功或错误或警告信息,如果没有错误或警告为空
Time	float		算子执行时间，单位: ms
Glue Width	float		胶宽
Leftmargin	float		左边距
Rightmargin	float		右边距
Error Glue Type	string		胶路错误类型
DetectionResult	group		胶路检测结果

异常排查

序号	异常信息	对应参数	解决方法
1	输入的图像为空		检查IM的图是否为2D图或空
2	胶路点数不足	点集	胶路点数需要大于2

示例介绍

工程设计

1. 选择加载图片工具，加载需要处理的2d图片到IM0。

2. 选择2D胶路检测工具。

工具使用

1. 选择需要进行操作的输入图像，图像序号要与工程中图像所在IM序号一致

2. 将点移动到待测位置，在胶路上增加判断点

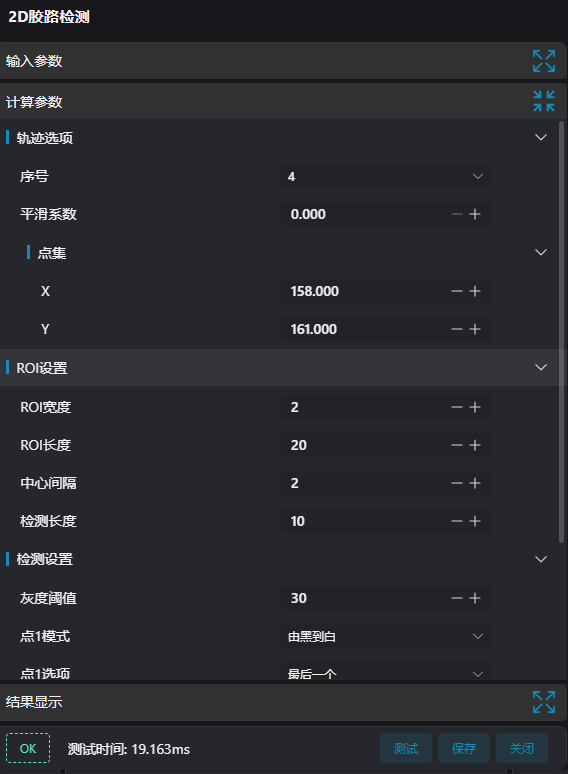

3. 设置胶路检测工具参数

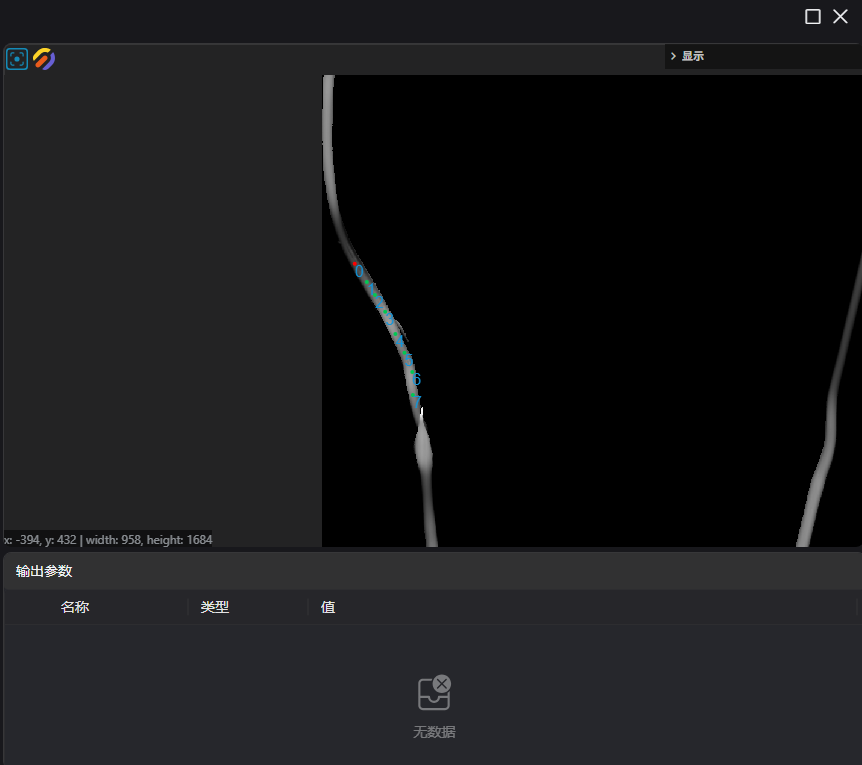

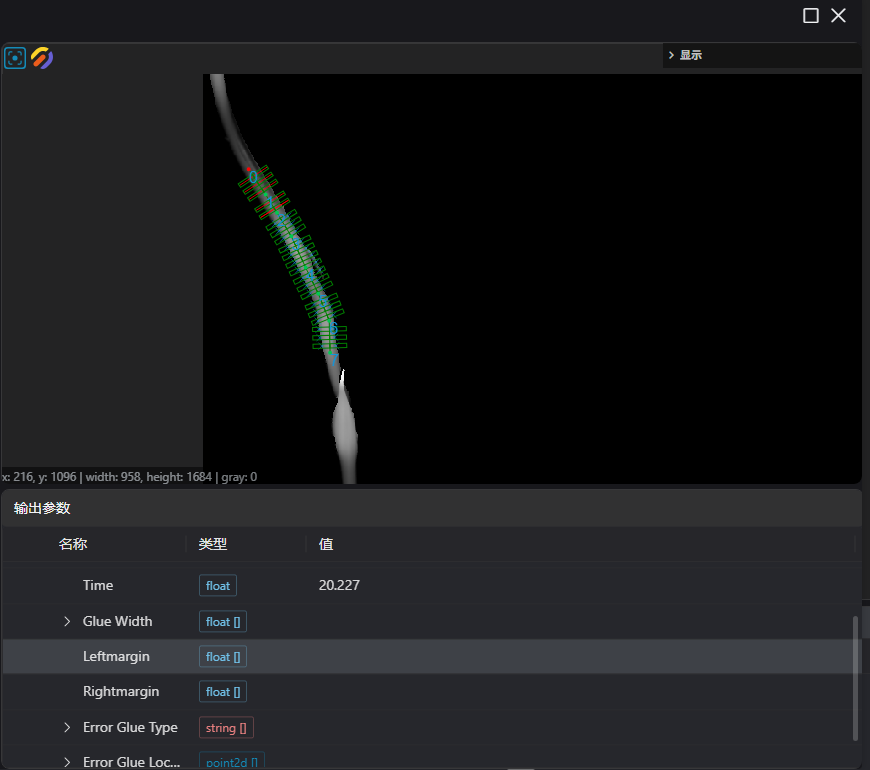

4. 点击测试，查看图像窗口和参数是否符合预期

5. 没有问题后点击保存，在运行列表中运行该算子，即可在对应的IM查看运行结果
