2D数据显示
算子功能
在2D图像上，编辑所需显示的数据参数，并在图像上显示。
参数介绍
输入参数
| 参数 | 范围 | 默认值 | 说明 | 图示 |
|---|---|---|---|---|
| 输入图像 | 0-8 | 0 | 图像输入的IM编号 | |

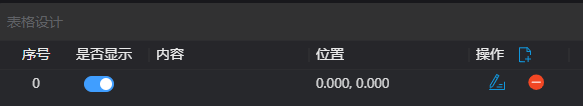

表格设计

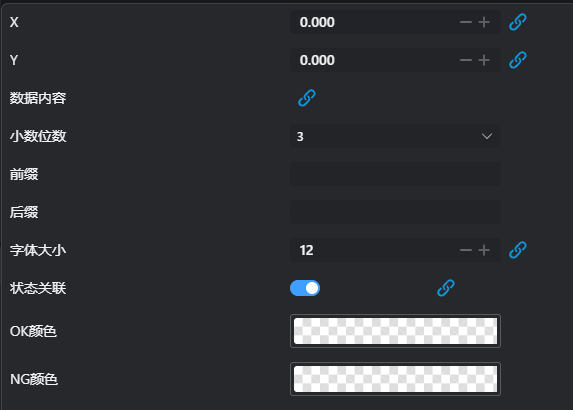

| 参数 | 范围 | 默认值 | 说明 | 图示 |
|---|---|---|---|---|
| X | 0.000 | 显示位置的X坐标 | ||
| Y | 0.000 | 显示位置的Y坐标 | ||
| 数据内容 | 显示的内容，仅支持绑定，支持int/bool/string/float四种类型 | |||
| 小数位数 | 0-6 | 3 | 仅数据内容为float类型启用，保留数据内容的小数位数 | |
| 前缀 | 前缀，在"数据内容"前显示的文本 | |||
| 后缀 | 后缀，在"数据内容"后显示的文本 | |||
| 字体大小 | 1-9999 | 12 | 字号，显示的字体大小 | |
| 状态关联 | true/false | true | 值为true则显示OK颜色，值为false则显示NG颜色 | |
| OK颜色 | 绿色 | OK颜色，"状态关联"的值为True时，显示的文本颜色，默认为绿色 | ||
| NG颜色 | 红色 | NG颜色，"状态关联"的值为False时，显示的文本颜色，默认为红色 | ||
| 是否显示 | true/false | true | 值为true则显示在IM上，false则不显示 |
输出参数
| 名称 | 类型 | 范围 | 说明 |
|---|---|---|---|
| Result | bool | true/false | true为成功 false为失败 |
| Warning | bool | true/false | true表示有警告 false表示没有 |
| Message | string | 输出成功或错误或警告信息,如果没有错误或警告为空 | |
| Time | float | 算子执行时间，单位: ms |
异常排查
| 序号 | 异常信息 | 对应参数 | 解决方法 |
|---|---|---|---|
| 1 | 图像类型不支持 | 确认IM为2D图片 | |
| 2 | 输入图像为空 | 确认IM中存在有效像素点 |
示例介绍
工程设计
选择
加载图片工具，加载需要处理的2d图片。选择
2D数据显示工具
工具使用
选择需要进行操作的输入图像，图像序号要与工程中图像所在IM序号一致
设置输入的类型，内容、颜色、字号、位置
点击
测试，查看图像窗口和参数是否符合预期没有问题后点击

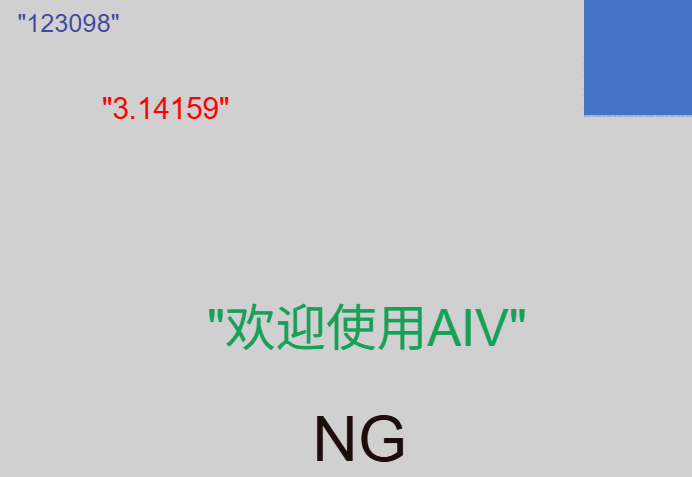

保存，在运行列表中运行该算子，即可在对应的IM查看运行结果
