輪廓資料顯示
運算元功能
在輪廓影像上，編輯所需顯示的資料引數，並在影像上顯示。
引數介紹
輸入引數
| 引數 | 範圍 | 預設值 | 說明 | 圖示 |
|---|---|---|---|---|
| 輸入影像 | 0-8 | 0 | 影像輸入的IM編號 | |
表格設計
| 引數 | 範圍 | 預設值 | 說明 | 圖示 |
|---|---|---|---|---|
| X | 0.000 | 顯示位置的X座標 | ||
| Z | 0.000 | 顯示位置的Z座標 | ||
| 資料內容 | 顯示的內容，僅支援繫結，支援int/bool/string/float四種類型 | |||
| 小數位數 | 0-6 | 3 | 僅資料內容為float型別啟用，保留資料內容的小數位數 | |
| 字首 | 字首，在"資料內容"前顯示的文本 | |||
| 字尾 | 字尾，在"資料內容"後顯示的文本 | |||
| 字型大小 | 1-9999 | 12 | 字號，顯示的字型大小 | |
| 狀態關聯 | true/false | true | 值為true則顯示OK顏色，值為false則顯示NG顏色 | |
| OK顏色 | 綠色 | OK顏色，"狀態關聯"的值為True時，顯示的文本顏色，預設為綠色 | ||
| NG顏色 | 紅色 | NG顏色，"狀態關聯"的值為False時，顯示的文本顏色，預設為紅色 | ||
| 是否顯示 | true/false | true | 值為true則顯示在IM上，false則不顯示 |
輸出引數
| 名稱 | 型別 | 範圍 | 說明 |
|---|---|---|---|
| Result | bool | true/false | true為成功 false為失敗 |
| Warning | bool | true/false | true表示有警告 false表示沒有 |
| Message | string | 輸出成功或錯誤或警告資訊,如果沒有錯誤或警告為空 | |
| Time | float | 運算元執行時間，單位: ms |
異常排查
| 序號 | 異常資訊 | 對應引數 | 解決方法 |
|---|---|---|---|
| 1 | 影像型別不支援 | 確認IM為輪廓影像 | |
| 2 | 輸入輪廓為空 | 確認IM中存在有效點 |
示例介紹
工程設計
選擇

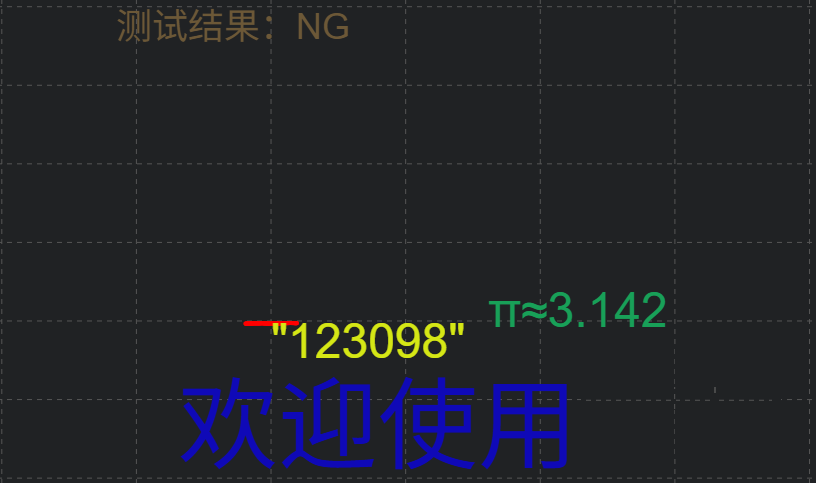

加载点云工具，載入需要處理的3D影像。選擇
轮廓提取工具，提取3D影像的輪廓。選擇
轮廓数据显示工具
工具使用
選擇需要進行操作的輸入影像，影像序號要與工程中影像所在IM序號一致
設定輸入的型別，內容、顏色、字號、位置
點選
测试，檢視影像視窗和引數是否符合預期沒有問題後點擊
保存，在執行列表中執行該運算元，即可在對應的IM檢視執行結果
