3D孔洞填補

功能

將輸入點雲在XOY平面上進行網格劃分,然後對其中空洞處的點雲高度進行線性插值,從而填補空洞處的點雲。
3D空洞填補

引數介紹

輸入引數

引數範圍預設值說明圖示
輸入影像0-80影像輸入的IM編號

計算引數

引數範圍預設值說明圖示

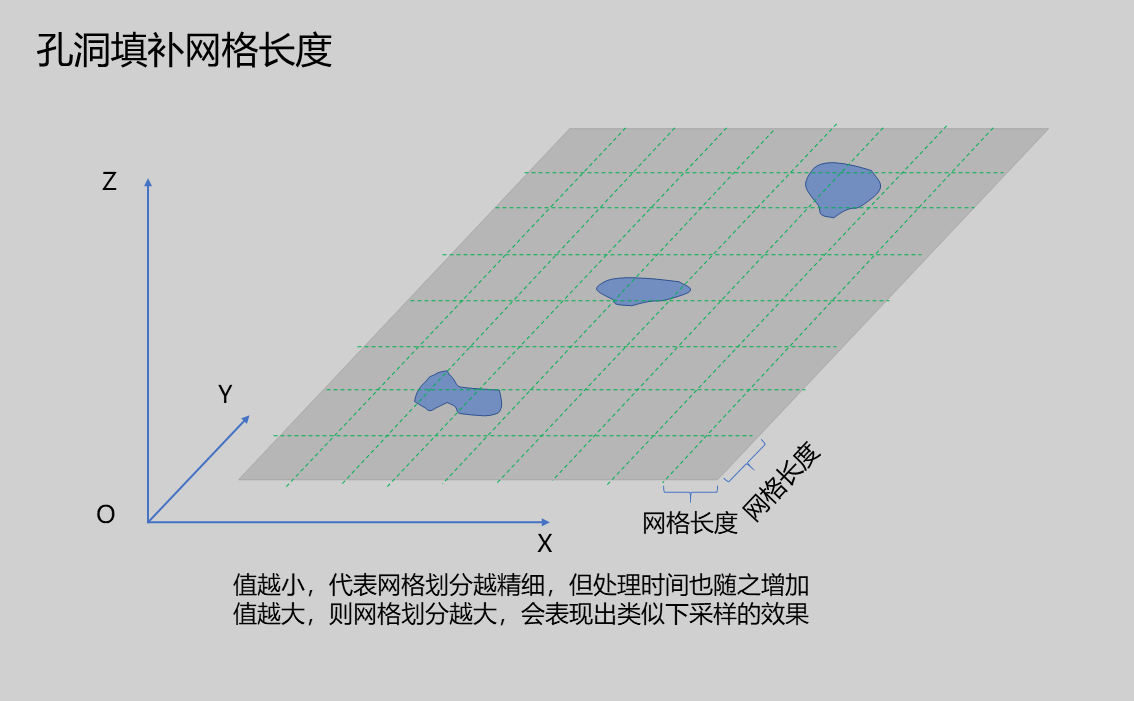

網格長度0.050對網格劃分的邊長進行設定。值越小,代表網格劃分越精細,但處理時間也隨之增加。值越大,則網格劃分越大,會表現出類似下采样的效果。

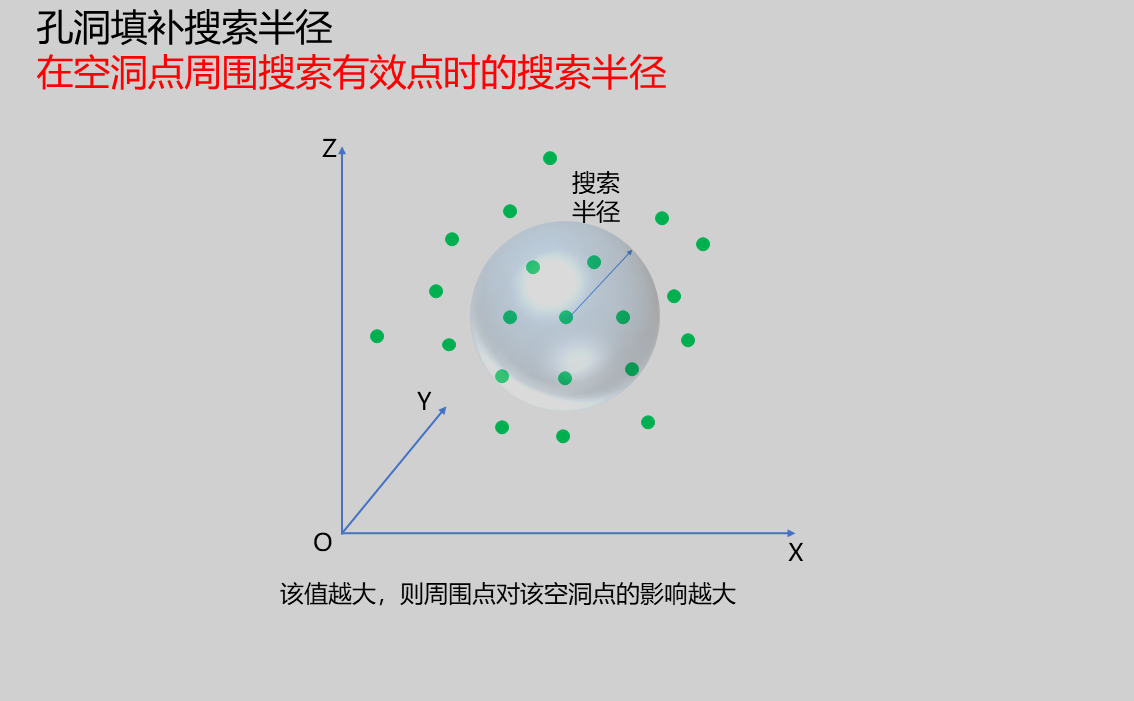

搜尋半徑5.000在經過網格劃分的點雲中,在空洞點周圍搜尋有效點時的搜尋半徑。該值越大,則周圍點對該空洞點的影響越大。
輸出影像0-80影像輸出的IM編號

輸出引數

名稱型別範圍說明
Resultbooltrue/falsetrue為成功
false為失敗
Warningbooltrue/falsetrue表示有警告
false表示沒有
Messagestring輸出成功或錯誤或警告資訊,如果沒有錯誤或警告為空
Timefloat運算元執行時間,單位: ms

異常排查

序號異常資訊對應引數解決方法
1輸入的值為{0},請增大網格長度引數的值網格長度增大網格長度=>點雲距離
2點雲孔洞填充失敗檢查輸入點雲是否為空

示例介紹

工程設計

  1. 選擇加载3D点云工具,載入需要處理的3d點雲圖到IM0。

  2. 選擇3D孔洞填补工具。

工具使用

  1. 選擇需要進行操作的輸入影像,影像序號要與工程中影像所在IM序號一致

  2. 設定引數

  3. 點選测试,檢視影像視窗和引數是否符合預期

  4. 沒有問題後點擊保存,在執行列表中執行該運算元,即可在對應的IM檢視執行結果
