Pin針配方建立
運算元功能
本運算元輸出Pin針的配方檔案，可使用標準件點雲圖配合本運算元生成Pin針的配方.json檔案。 注：使用的标准件点云需要为预处理过后的图像
引數介紹
輸入引數
| 引數 | 範圍 | 預設值 | 說明 | 圖示 |
|---|---|---|---|---|
| 輸入影像 | 0-8 | 0 | 影像輸入的IM編號 | |
| 3D基準 | 可以通過繫結選擇基准 |  | ||
| X | 3D基準引數X座標值，可以通過繫結設定X | |||
| Y | 3D基準引數Y座標值，可以通過繫結設定Y | |||
| Z | 3D基準引數Z座標值，可以通過繫結設定Z | |||
| X軸角度 | -10000000000.000-10000000000.000 | 3D基準引數X軸角度值，可以通過繫結設定X轴角度 | ||
| Y軸角度 | -10000000000.000-10000000000.000 | 3D基準引數Y軸角度值，可以通過繫結設定Y轴角度 | ||
| Z軸角度 | -10000000000.000-10000000000.000 | 3D基準引數Z軸角度值，可以通過繫結設定Z轴角度 |

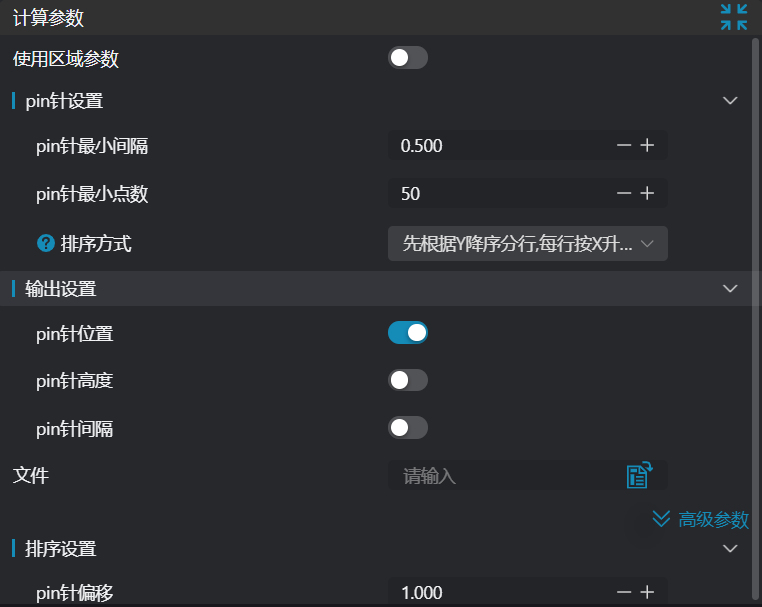

計算引數
| 引數 | 範圍 | 預設值 | 說明 | 圖示 |
|---|---|---|---|---|
| 使用區域引數 | true/false | false | 啟用則以区域作為輸入，不啟用則以输入图像作為輸入 | |
| 區域 | 2D視窗/2D圓形視窗/2D多邊形視窗/盒子/圓柱盒子/旋轉盒子/點集(僅繫結) | 盒子 | 手動框選合適的ROI區域可以通过绑定选择已存在的ROI区域 | |
| Pin針最小間隔 | 0.5 | 兩個Pin針之間的最小距離間隔 | ||
| Pin針最小點數 | 50 | Pin針的最小點數 | ||
| 排序方式 | +X+Y/+X-Y/-X+Y/-X-Y/+Y+X/+Y-X/-Y+X/-Y-X | +X：Pin針按從左到右，從上到下排序 -X：Pin針按從右到左，從下到上排序+Y：Pin針按從右到左，從下到上排序 -Y：Pin針按從右到左，從下到上排序 |  | |
| Pin針位置 | true/false | false | 若啟用，輸出每個Pin針的X、Y座標 | |
| Pin針高度 | true/false | false | 若啟用，輸出Pin針的高度資訊 | |
| 異常點濾除 | 百分位數濾波/無 | 僅Pin針高度測量啟用時開啟，選擇濾波方式 | ||
| 低去除百分比 | 0.000-50.000 | 10.000 | 根據此比例去除z方向上低點的噪點。例如，當比例設定為10%時，則去除最低的10%的點 |  |
| 高去除百分比 | 0.000-50.000 | 10.000 | 根據此比例去除z方向上高點的噪點。例如，當比例設定為10%時，則去除最高的10%的點 |  |
| 高度模式 | 最小值、最大值、均值、中值、标准差、百分位数 | 中值 | 提供6種計算高度的方法 | |
| 百分比 | 10 | 當模式為百分位数時啟用，輸入百分位數，例如輸入50，則取中間50%的點進行高度值的計算 | ||
| Pin針間隔 | true/false | false | 若開啟，則輸出Pin針的間隔資訊 | |
| 檔案 | 空 | 選擇儲存檔案的路徑（僅支援.json檔案） | ||
| Pin針偏移 | 1.000 | 設定Pin針排序時X或Y方向的偏移量，若在其偏移量範圍內，則視為在同一行/列 |  |
結果顯示
| 引數 | 範圍 | 預設值 | 說明 | 圖示 |
|---|---|---|---|---|
| 序號 | true/false | false | Pin針序號，若啟用，則在影像中顯示 | |
| X座標 | true/false | false | Pin針X座標，若啟用，則在影像中顯示 | |
| Y座標 | true/false | false | Pin針Y座標，若啟用，則在影像中顯示 | |
| 高度 | true/false | false | Pin針高度，若啟用，則在影像中顯示 | |
| X偏移值 | true/false | false | Pin針X偏移值，若啟用，則在影像中顯示 | |
| Y偏移值 | true/false | false | Pin針Y偏移值，若啟用，則在影像中顯示 | |
| 高度偏移值 | true/false | false | Pin針高度偏移值，若啟用，則在影像中顯示 | |
| ROI點集 | true/false | false | 僅在使用区域参数選中時生效，ROI框選的區域點集，若啟用，則在影像中顯示 |
輸出引數
| 名稱 | 型別 | 範圍 | 說明 |
|---|---|---|---|
| Result | bool | true/false | true為成功 false為失敗 |
| Warning | bool | true/false | true表示有警告 false表示沒有 |
| Message | string | 輸出成功或錯誤或警告資訊,如果沒有錯誤或警告為空 | |
| Time | float | 運算元執行時間，單位: ms |
提示
更多引數型別詳細說明，請參看型別定義
異常排查
| 序號 | 異常資訊 | 對應引數 | 解決方法 |
|---|---|---|---|
| 1 | 輸入的區域型別是{0}，無效區域型別 | 區域型別 | 區域輸入型別為2D視窗/2D圓形視窗/2D多邊形視窗/盒子/圓柱盒子/旋轉盒子/點集之一 |
| 2 | 區域為空 | 1. 檢查是否框選為空 2. 檢查點集是否為空 | |
| 3 | 輸入點云為空 | 確認IM是否存在有效點，若無有效點，請載入點雲或切換存在有效點的IM | |
| 4 | 提取Pin針失敗 | 修改Pin針設定引數 | |
| 5 | 輸入的排序方式是{0}，無效排序方式 | 排序方式 | 選擇排序方式為+X/-X/+Y/-Y其中之一 |
| 6 | 輸入的高度模式是{0}，無效排序方式 | 高度模式 | 選擇模式為最大/最小/中值/均值/去除百分比 |
| 7 | 檔案"{0}"不存在或無法訪問 | 檔案路徑 | 輸入有效的配方路徑 |
| 8 | 檔案"{0}"儲存失敗 | 檔案路徑 | 輸入有效路徑且為json檔案 |
| 9 | 輸入的多邊形頂點個數小於3，無法形成多邊形 | 新增2d多邊形視窗頂點數，使得頂點數至少為三個 |
示例介紹
工程設計
選擇
加载点云工具，載入需要處理的3d點雲圖到IM0；選擇
3D区域工具，選擇需要擬合平面的區域；選擇
3D平面工具，以3D区域工具的輸出作為輸入，擬合平面，並變換點雲；選擇
3D方形探针工具，搜尋定位點；選擇
3D位置调整工具，以定位點為新原點，調整點雲位置；選擇
3D裁切工具，裁切出Pin針點雲；選擇
3D变换工具，將Pin針點雲調整至合適的位置；選擇
Pin针配方创建工具
工具使用
選擇需要進行操作的輸入影像，影像序號要與工程中影像所在IM序號一致
不啟用使用區域引數或啟用區域並選擇區域型別為盒子，將盒子移動到待測位置，包圍住待測點雲
使用技巧
1. 通過影像視窗上的ROI控制器來拖動或縮放盒子；
2. 直接在計算引數中修改盒子的起點或終點座標來調整盒子位置和大小
設定引數
在結果顯示欄中勾選想要顯示的內容
點選
测试，檢視影像視窗和引數是否符合預期沒有問題後點擊
保存，在執行列表中執行該運算元，即可在對應的IM檢視執行結果
