聯結器Pin針正位度檢測

專案簡介

專案背景

汽車聯結器外形複雜，部分PIN針會被外殼包圍，且PIN針十分微小，針尖細，具有高反射性，檢測難度高。經過質檢的PIN針直接影響後續產品的裝配，導致最終產品在使用時出現連線不穩定、接觸不良或直接報廢。

相機選型

LMI雷射線掃相機 Gocator2430

檢測要求

測量精度 ≤ 0.02mm
測量重複性 ≤ 0.004mm
測量週期 ≤ 1s

解決方案

Vision-Studio採用Pin針匹配整合運算元，一鍵得出所有的Pin高度並判斷是否符合標準，降低了使用者的使用難度同時提升工程執行速度。

設計思路

執行效果展示

• 工程結果展示：

  • 左邊部分：




  • 右邊部分：

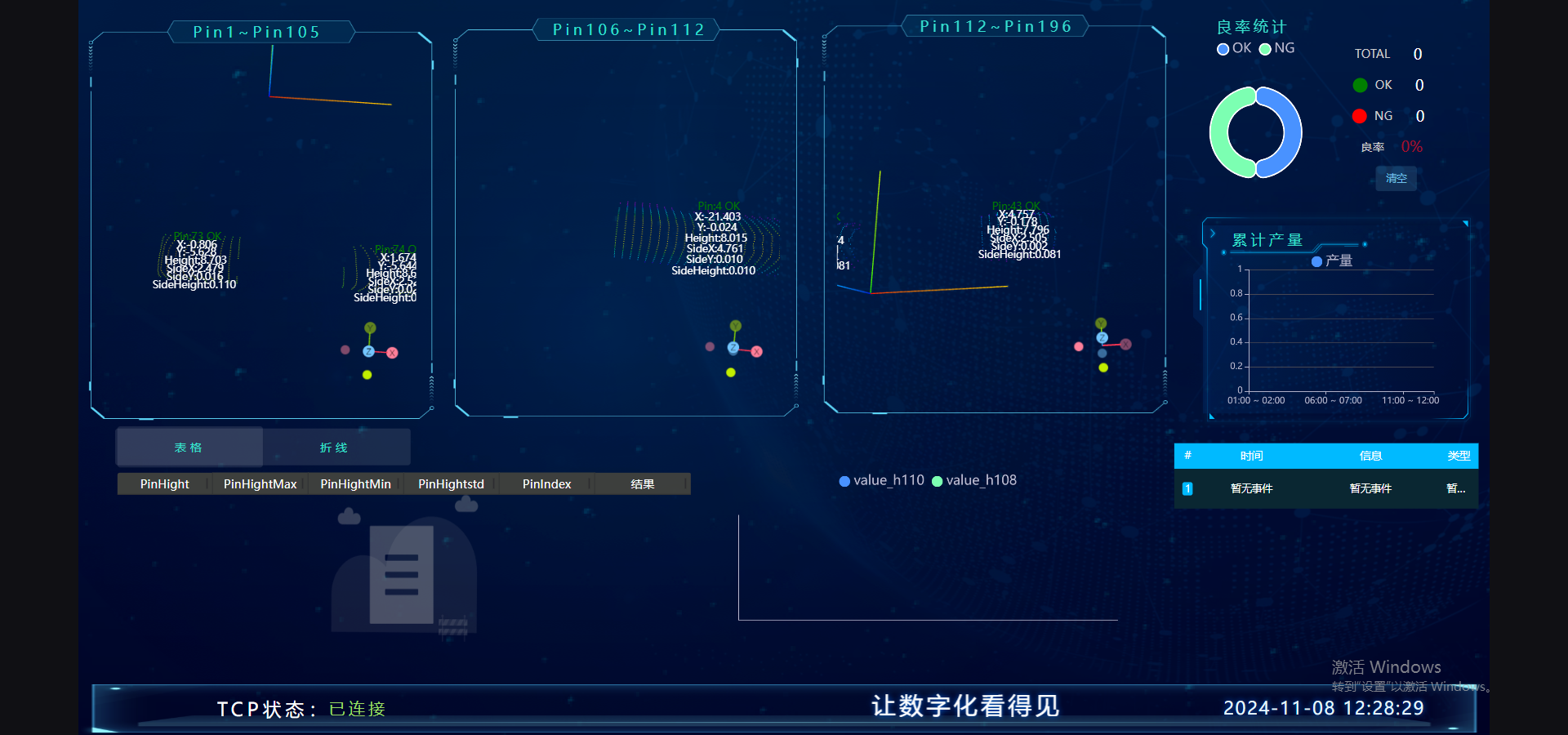

• HMI結果展示：




專案流程

一、初始化

1. 選擇Lua脚本语言工具，全域性變數初始化，建立待接收資料的csv檔案。


經驗

.. 用於string型別字串拼接

part1 = "Hello, "
part2 = "world!"
result = part1 .. part2
print(result) # 輸出: Hello, world!

,作為分隔符，分割每個資料項

--生成用于拼接的字符串
write = ""

--定义csv的列头内容
csvHead = "Time,"
for i=1,196,1 do
    csvHead = csvHead .. "pin" .. i .. ","
end
csvHead = csvHead .. "\n"

--创建y文件，脚本第一次运行时，没有就创建
if FileExists("./196pin_X.csv") == false then
    PrintToFile("./196pin_X.csv", csvHead)
end

--创建y文件
if FileExists("./196pin_Y.csv") == false then
    PrintToFile("./196pin_Y.csv", csvHead)
end

--创建H文件
if FileExists("./196pin_H.csv") == false then
    PrintToFile("./196pin_H.csv", csvHead)
end

--创建SideX文件
if FileExists("./196pin_SideX.csv") == false then
    PrintToFile("./196pin_SideX.csv", csvHead)
end

--创建SideY文件
if FileExists("./196pin_SideY.csv") == false then
    PrintToFile("./196pin_SideY.csv", csvHead)
end

--创建SideH文件
if FileExists("./196pin_SideH.csv") == false then
    PrintToFile("./196pin_SideH.csv", csvHead)
end

--创建Result文件
if FileExists("./196pin_Result.csv") == false then
    PrintToFile("./196pin_Result.csv", csvHead)
end

2. 選擇加载点云工具，獲取點雲。


3. 選擇3D裁切工具，將點雲複製一份到IM1（IM0不動，後面可以再次使用）。


4. 選擇3D变换工具，將點雲進行90度的旋轉。





5. 選擇3D裁切工具，將IM1點雲複製到IM3，用於右邊部分定位及Pin針測量。


二、預處理

1. 選擇多点定位工具，選擇4個邊界的pin針，通過4個Pin針的位置計算出中心位置，根據中心位置進行點雲XY位置調整。


2. 選擇3D区域工具，根據現場要求選擇區域，合併成一個大的區域並輸出到暫存器中。


3. 選擇3D平面工具，繫結3D区域工具輸出的區域，擬合平面。


三、三個區域Pin針測量

1. 選擇3D裁切工具複製IM3點雲到IM6：用於右邊第二部分的Pin針測量

提示

使用並行呼叫子程式時，每個子程式需要在不同的IM執行。

2. 選擇3D离群点滤波工具，去除待測Pin針區域周圍的噪點。


3. 選擇3D方形探针工具，選擇中間一行pin針，根據選取到的pin針的中心點座標，擬合一條直線。

4. 選擇3D位置调整工具，根據上一步輸出的直線，調整點雲XY位置。

5. 選擇Pin针配方创建工具，設定box框選待檢測區域Pin針，設定Pin針引數，輸出當前Pin針區域的配方檔案。

6. 選擇Pin针匹配2工具，設定box框選待檢測區域Pin針，設定Pin針引數，設定配方比對並選擇上一步輸出的配方檔案。

右邊部分處理邏輯和左半部分的一樣，可參考該節的流程。

四、結果儲存csv及資料庫中

1. 資料儲存到csv檔案：選擇lua语言脚本工具

• 繫結三個Pin针匹配工具輸出的結果變數,繫結判斷是否儲存csv的全域性變數

• 編輯lua指令碼，設定七個變數，分別用來拼接位置資訊，高度資訊，Pin針間隔資訊，測量結果。

• 儲存結果到csv檔案

經驗

string.format 用於格式化字串 %.nf表示將浮點數格式化為保留 n 位小數。

pi = 3.14159 str = string.format("Pi is approximately %.3f", pi) print(str) -- 輸出: Pi is approximately 3.141

-- 保存到csv

--获取当前时间
time = os.date("%Y_%m_%d %H:%M:%S") .. ","
write_x = time
write_y = time
write_h = time
write_sidex = time
write_sidey = time
write_sideh = time
write_result = time


--获取1-105pin的数据
for i = 1, 105, 1 do
    -- 获取保存到csv数据
    --string.format中已经有了"%f,"格式，不需要再单独添加","
    write_x = write_x .. string.format("%.3f,", Pin_1_105.pin_position_x[i])
    write_y = write_y .. string.format("%.3f,", Pin_1_105.pin_position_y[i])
    write_h = write_h .. string.format("%.3f,", Pin_1_105.pin_position_height[i])
    write_sidex = write_sidex .. string.format("%.3f,", Pin_1_105.pin_position_side_x[i])
    write_sidey = write_sidey .. string.format("%.3f,", Pin_1_105.pin_position_side_y[i])
    write_sideh = write_sideh .. string.format("%.3f,", Pin_1_105.pin_position_side_height[i])
    write_result = write_result .. Pin_1_105.pin_result[i] .. ","
end


--获取106-111pin的数据
for i = 1, 6, 1 do
    -- 获取保存到csv数据
    write_x = write_x .. string.format("%.3f,", Pin_106_111.pin_position_x[i])
    write_y = write_y .. string.format("%.3f,", Pin_106_111.pin_position_y[i])
    write_h = write_h .. string.format("%.3f,", Pin_106_111.pin_position_height[i])
    write_sidex = write_sidex .. string.format("%.3f,", Pin_106_111.pin_position_side_x[i])
    write_sidey = write_sidey .. string.format("%.3f,", Pin_106_111.pin_position_side_y[i])
    write_sideh = write_sideh .. string.format("%.3f,", Pin_106_111.pin_position_side_height[i])
    write_result = write_result .. Pin_106_111.pin_result[i] .. ","
end

--获取112-196pin的数据
for i = 1, 85, 1 do
    -- 获取保存到csv数据
    write_x = write_x .. string.format("%.3f,", Pin_112_196.pin_position_x[i])
    write_y = write_y .. string.format("%.3f,", Pin_112_196.pin_position_y[i])
    write_h = write_h .. string.format("%.3f,", Pin_112_196.pin_position_height[i])
    write_sidex = write_sidex .. string.format("%.3f,", Pin_112_196.pin_position_side_x[i])
    write_sidey = write_sidey .. string.format("%.3f,", Pin_112_196.pin_position_side_y[i])
    write_sideh = write_sideh .. string.format("%.3f,", Pin_112_196.pin_position_side_height[i])
    write_result = write_result .. Pin_112_196.pin_result[i] .. ","
end

--保存到csv，每个检测结束后都添加一个换行符
write_x = write_x
write_y = write_y
write_h = write_h
write_sidex = write_sidex
write_sidey = write_sidey
write_sideh = write_sideh
write_result = write_result

--HMI来控制是否保存csv文件
if isSaveCSV == 1 then
    WriteLineToFile("./196pin_X.csv", write_x)
    WriteLineToFile("./196pin_Y.csv", write_y)
    WriteLineToFile("./196pin_H.csv", write_h)
    WriteLineToFile("./196pin_SideX.csv", write_sidex)
    WriteLineToFile("./196pin_SideY.csv", write_sidey)
    WriteLineToFile("./196pin_SideH.csv", write_sideh)
    WriteLineToFile("./196pin_Result.csv", write_result)
end

2. 儲存結果用於HMI顯示：選擇lua语言脚本工具

• 繫結三個Pin针匹配工具輸出的結果變數

• 建立空陣列分別用於儲存Pin針高度，OKNG資料以及所有輸出資料到資料庫

• 迴圈獲取三個Pin针匹配工具輸出結果，儲存資料到建立的空陣列；儲存用於儲存所有資料陣列在全域性變數，用於HNI呼叫顯示；高度資料及OKNG結果寫入資料庫

經驗

table.insert 是 Lua 中用於向表中插入元素的函式 table.insert(table1, [pos,] value) table1：需要插入元素的表。 pos（可選）：插入位置。如果不提供，預設將值追加到表的末尾。 value：要插入的值。

local table1 = {"w", "b"} table.insert(table1, "v") -- 在末尾插入 "v" print(table1) -- 輸出: ["w","b","v",] print(table1[1]) -- 輸出: w

-- HMI显示

--定义方法：判断数组中是否有指定数据。
function tableContains(tab, val)
    for index, value in ipairs(tab) do
        if value == val then
            return true
        end
    end
    return false
end

-- 定义存数据库的变量
local sqlData = {}
local dataResult = {}
local currentTable = {}

--获取1-105pin的数据
for i = 1, 105, 1 do
    --保存测量变量，用于HMI显示，取哪几个pin的数据，需要根据实际情况来写if的条件
    if i % 21 == 0 or i % 21 == 1 then
        SetFloatVariable("value_h" .. tostring(i), Pin_1_105.pin_position_height[i])
        pinRecipe = GetRecipeSet(i - 1)
        local table1 = {}
        table1["PinIndex"] = "H" .. tostring(i)
        table1["PinHightStd"] = string.format("%.3f", pinRecipe.PinHight)
        table1["PinHightMax"] = pinRecipe.PinHightMax
        table1["PinHightMin"] = pinRecipe.PinHightMin * -1
        table1["PinHight"] = string.format("%.3f", Pin_1_105.pin_position_height[i])
        table1["result"] = Pin_1_105.pin_result[i]

        --数组中插入数据 OK 高度 目前所有变量
        table.insert(dataResult, Pin_1_105.pin_result[i])
        table.insert(sqlData, Pin_1_105.pin_position_height[i])
        table.insert(currentTable, table1)
    end
end


--获取106-111pin的数据
for i = 1, 6, 1 do
    SetFloatVariable("value_h" .. tostring(i + 105), Pin_106_111.pin_position_height[i])
    pinRecipe = GetRecipeSet(i + 105 - 1)
    local table1 = {}
    table1["PinIndex"] = "H" .. tostring(i + 105)
    table1["PinHightStd"] = string.format("%.3f", pinRecipe.PinHight)
    table1["PinHightMax"] = pinRecipe.PinHightMax
    table1["PinHightMin"] = pinRecipe.PinHightMin * -1
    table1["PinHight"] = string.format("%.3f", Pin_106_111.pin_position_height[i])
    table1["result"] = Pin_106_111.pin_result[i]

    table.insert(dataResult, Pin_106_111.pin_result[i])
    table.insert(sqlData, Pin_106_111.pin_position_height[i])
    table.insert(currentTable, table1)
end

--获取112-196pin的数据
for i = 1, 85, 1 do
    --保存测量变量，用于HMI显示
    if i % 17 == 0 or i % 17 == 1 then
        SetFloatVariable("value_h" .. tostring(i + 111), Pin_112_196.pin_position_height[i])
        pinRecipe = GetRecipeSet(i + 111 - 1)
        local table1 = {}
        table1["PinIndex"] = "H" .. tostring(i + 111)
        table1["PinHightStd"] = string.format("%.3f", pinRecipe.PinHight)
        table1["PinHightMax"] = pinRecipe.PinHightMax
        table1["PinHightMin"] = pinRecipe.PinHightMin * -1
        table1["PinHight"] = string.format("%.3f", Pin_112_196.pin_position_height[i])
        table1["result"] = Pin_112_196.pin_result[i]

        table.insert(dataResult, Pin_112_196.pin_result[i])
        table.insert(sqlData, Pin_112_196.pin_position_height[i])
        table.insert(currentTable, table1)
    end
end

--保存实时显示到HMI的数据
--println(ConvertTableToJson(currentTable))
SetStringVariable("alltable", ConvertTableToJson(currentTable))

--保存到数据库的数据表头
fileds = { "h1", "h21", "h22", "h42", "h43", "h63", "h64", "h84", "h85", "h105", "h106", "h107", "h108", "h109",
    "h110", "h111", "h112", "h128", "h129", "h145", "h146", "h162", "h163", "h179", "h180", "h196", "OKNG" }

--脚本开头设置的方法使用：用来判断数组中是否有该数据
if tableContains(dataResult, "NG") then
    table.insert(sqlData, 0)
else
    table.insert(sqlData, 1)
end


--数据写入数据库中(高度结果)
WriteHmiData("196pin_H", fileds, sqlData)

經驗提煉

核心步驟：

1. 建立配方

2. 根據配方匹配點雲並判斷結果
